軸承負載測量和分析簡介
2022-12-30 09:49:07
機器、系統、船舶和機動車輛正在變得更加緊湊和強大，同時也變得更加輕便，這對電驅動技術提供了更高的要求，因此也要求設計工程師、系統規劃者和機械工程師與時俱進，技術發展。
振動分析適用于評估機器狀況，識別主要激振器，根據深入分析確定機器優化的進一步措施，然而，為了量化發生的負載，需要動態負載測量，SKF開發了移動和在線狀態監測系統，可在世界任何地方使用，用于快速、靈活地測量載荷，分析載荷和應變條件，并獲取先進的專有知識。
運行歷史表明，盡管精心設計和生產，機器和系統仍受到外部因素的影響，這些因素可能會損害其功能，導致?lián)p壞、缺陷、故障、弱點、中斷甚至故障，當由于機械負載而發生損壞時，也有必要考慮所用驅動技術的尺寸。
如果機器沒有達到其預期的輸出功率或達到預期的質量，則其驅動系統可能用于較小的負載或系統中可能存在其他性能問題，如果實際發生損壞，則損壞模式包含有價值的信息。

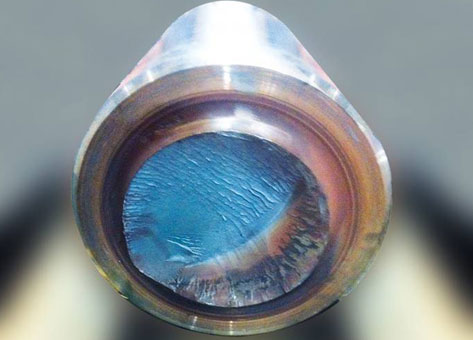

例如，軸承斷裂通常由故障、振動或過載引起，疲勞斷裂和裂紋可能由不允許的負載振動或干擾振動引起，萬向節軸的典型疲勞斷裂或強制斷裂如前面圖片所示。

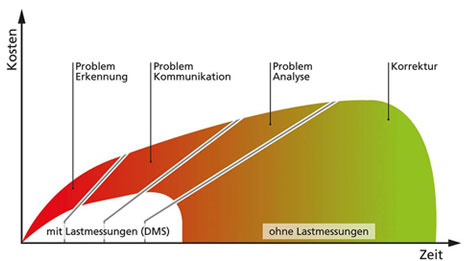

在機器和設備的建造中，扭矩和彎矩是旋轉部件的重要機械負載量，可以降低成本，負載測量減少了找到解決方案所需的成本和時間，并且可以清晰顯示，如上圖所示。
負載測量包括靜態（時間恒定）和動態部分（循環或波動負載），在規則負載變化的情況下，動態方面的振幅和頻率是有意義的，附加載荷分析可用于更快速地分析和傳達非典型損傷的原因，以及通過知識、經驗或提高精度來減少不允許的動態載荷，減少動態負載意味著在滾動、摩擦和沖擊過程中承受復雜負載的機器部件將運行得更好。
大型磨機驅動優化前后的扭矩值如上圖所示，其中最小、平均和最大扭矩值均以kNm表示，每5分鐘記錄一次，從03/27開始，可以檢測到負載變化減少。
